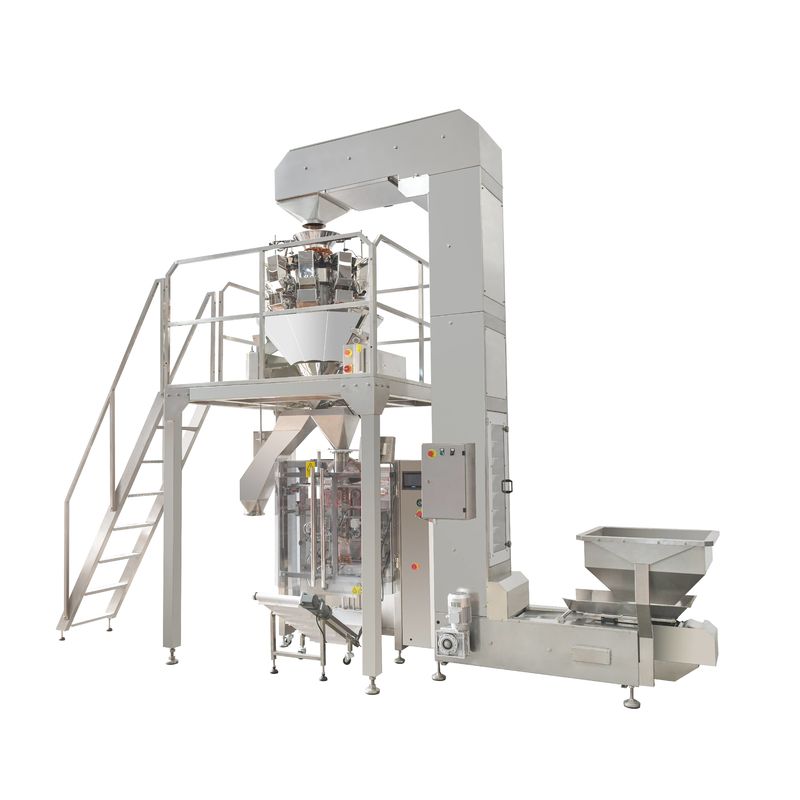

Çeşitli başlı ölçekli dikey paketleme makinesi 15-35 torba/dakika

Çoklu başlı ağırlama dikey büyük ambalaj makinesi,15-35 /min,Parçacıklar,

Süreç akışı:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Teknik parametreler:

Ambalaj malzemeleri: parçacıklar, tabletler veya düzensiz ağırlıklı ürünler

Paketleme kapasitesi: 100-2000g

Paketleme hızı: 20-40 çanta/dakika (paketleme çantasının uzunluğuna ve malzeme koşullarına bağlı olarak)

Çanta yapım kapasitesi: 115 ≤ W ≤ 350mm x L ≤ 310mm (bir çanta çekme)

Paketleme filmi: ≤ 750 mm

Torba boyutu: TBD

Ambalaj filminin genişliği: belirlenmelidir

Dükkan şekli: geri dükkan

Dikey mühürleme şekli: yan mühürleme (tek eylem)

Arka mühürleme genişliği: 10-15 mm düz taneler

Yatay mühürleme genişliği: Yatay mühürleme kalıbının tüm genişliği 20 mm, düz çizgilerle (2 mm aralığı)

Kesim yöntemi: tırmıklı kesim (ortada bir bıçakla çapraz mühürleme, bağımsız kesim)

Optoelektronik kontrol: renk kodu kontrol uzunluğu veya dokunmatik ekran ayar uzunluğu

Çanta çekme yöntemi: Servo motor çanta çekmek için kemer sürüyor

Yatay mühürleme yöntemi: Pnömatik yatay mühürleme

Ambalaj malzemeleri: kompozit ambalaj malzemeleri

Güç kaynağı: AC 220V/50HZ 4.5KW

Gaz kaynağı basıncı: 6 kg

Gaz tüketimi: 0.6 m3/dakika

Temel yapılandırma:

7 "Inovance renk dokunmatik ekran+Inovance PLC (Çin işletim dili), hata uyarısı ve kendi kendine teşhis fonksiyonu

Tayvan AIRTAC'ın pnömatik bileşenleri

Yudian sıcaklık kontrolü (1 uzunlukta mühür, 2 çapraz mühür)

İnovasyon servo motor çantası çekme

Schneider veya OMRON elektrik bileşenleri

Tüm makinenin açık kısımları 304 paslanmaz çelik veya alüminyum alaşımlı malzemeden yapılmıştır (hareketli parçalar hariç)

Malzemeyle temas eden parça paslanmaz çelik 304 malzemesinden yapılmıştır.

Kombine ölçekli şematik şema:

Kombine ölçeğin teknik parametreleri:

HX-A14 14 başlı 1.6L paslanmaz çelik su geçirmez mikro bilgisayar kombinasyonu ölçeği

Teknik parametreler:

Ağırlık aralığı: 100-2000g

Ağırlık hızı: ≤ 60bags/min (paketin ağırlığına ve malzeme özelliklerine bağlı olarak değişir)

Ağırlık doğruluğu aralığı: X (0.5) seviyesi, yaklaşık ± 0.5-2g (malzeme durumuna bağlı olarak)

Hopper kapasitesi: 1600ml

Ana titreşim plağı: titreşim türü

Sürüş yöntemi: adım motor

Vücut malzemesi: 304 paslanmaz çelik

Skala hopper malzemesi: 304 düz paslanmaz çelik

Güç kaynağı gücü: AC 220V/50HZ 2.5KW/16A

CST-D10-3600 Z tipi kova malzemesi asansörünün şematik şeması (tip 304):

Teknik parametreler:

Taşıma kapasitesi: saatte 0-10 metreküp (0,5 yükleme katsayısına göre hesaplanır)

Çıkış yüksekliği: 3600mm (makine yüksekliğine bağlı olarak)

Çember ve çember ocağı: nikel kaplamalı

Zincir: 304 paslanmaz çelik

Asansör kova malzemesi: PP, tam kapasite 2.2L

Titreme yuvası boyutu: 1000L x 280W x 100H

Döşeme malzemesi: sıradan çelik püskürtme plastiği, malzeme hopper malzemesi: 304 paslanmaz çelik

Hopper hacmi: 60L

Kontrol: Kondansatör düzeyi cihazı da dahil olmak üzere kontrol kutusu, değişken frekans hız düzenleyici ile donatılmıştır.

Güç kaynağı gücü: tek fazlı 220V 50Hz 750W

Toplam ağırlık: 200kg

Çip çıkarma fonksiyonu (manyetik çubuk ve çöküntü vibratörü ile donatılmış) ve toz tarama ve tarama yapmayan:Demir çıkarma besleme hopper dışarı geldiğinde demir içeren nesnelerin demir çubuğuna emilimini ifade ederÇukursuzlar ince malzemeleri (küçük meyveler gibi) paketlemek için kullanılır.

Sıcaklık aktarımı baskı akıllı kodlama makinesinin gösterim şeması:
