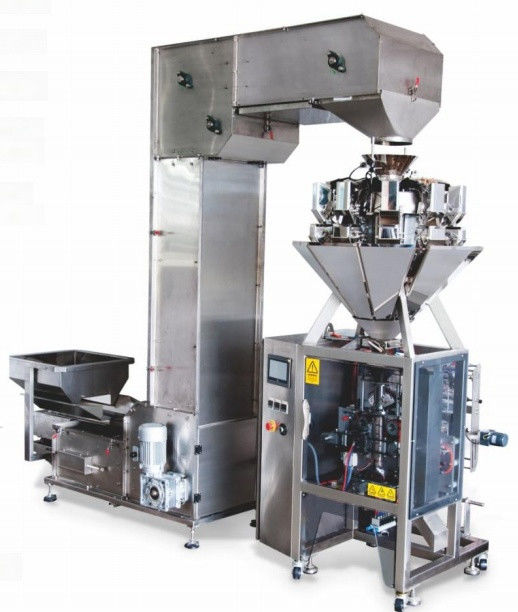

50-100 Çanta/Min Otomatik Ağırlama ve Paketleme Makinesi 2.5KW

Entegre Ağlama ve Otomatik Paketleme Sistemi

Süreç akışı:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Tamamen Otomatik Akıllı Yüksek Hızlı Küçük Dozlı Paketleme Makinesi

Paketleme makinesinin teknik parametreleri:

Paketleme malzemeleri: ağırlıklandırılması kolay parçacıklar, tabletler ve düzensiz eşyalar

Paket kapasitesi: 1-30g

Paketleme hızı: 50-100 torba/dakika (paketleme torbasının uzunluğuna ve malzeme koşullarına bağlı olarak)

Çanta üretim kapasitesi: 50 ≤ W ≤ 150mm × L ≤ 230mm

Paketleme filmi: ≤ 320mm

Torba boyutu: TBD

Ambalaj filminin genişliği: belirlenmelidir

Dükkan şekli: geri dükkan

Dikey mühürleme şekli: yan mühürleme (tek eylem)

Arka mühürleme genişliği: 10 mm düz taneler

Yatay mühürleme genişliği: Yatay mühürleme kalıbının tüm genişliği 20 mm, düz çizgilerle (2 mm aralığı)

Kesim yöntemi: tırmıklı kesim (ortada bir bıçakla yatay kapatma, bağımsız kesim)

Optoelektronik kontrol: renk kodu kontrol uzunluğu veya dokunmatik ekran ayar uzunluğu

Çanta çekme yöntemi: Servo motor çanta çekmek için kemer sürüyor

Yatay mühürleme yöntemi: Servo motor yatay mühürleme

Ambalaj malzemeleri: kompozit ambalaj malzemeleri

Güç kaynağı: AC 220V/50HZ 2.5KW

Gaz kaynağı basıncı: 6kg

Gaz tüketimi: 0,4 m3/dakika

Temel yapılandırma:

7 "Inovance renk dokunmatik ekran+Inovance PLC (Çin işletim dili), hata uyarısı ve kendi kendine teşhis fonksiyonu

Tayvan AIRTAC'ın pnömatik bileşenleri

Yudian sıcaklık kontrolü (1 dikey mühür, 2 yatay mühür)

İnovasyon servo motor çantası çekme

İnovasyon servo motor yatay mühür

Schneider veya OMRON elektrik bileşenleri

Tüm makinenin açık kısımları 304 paslanmaz çelik veya alüminyum alaşımlı malzemeden yapılmıştır (hareketli parçalar hariç)

Malzemeyle temas eden parça paslanmaz çelik 304 malzemesinden yapılmıştır.

Kombine ölçeğin teknik parametreleri:

HX-A14 14 başlı 0.5L paslanmaz çelik su geçirmez mikro bilgisayar kombinasyon ölçeği

Teknik parametreler:

Ağırlık aralığı: 1-200g

Ağırlık hızı: ≤ 110 torba/dakika (embalaj ağırlığına ve malzeme özelliklerine bağlı olarak değişir)

Ağırlık doğruluğu aralığı: X (0.5) seviyesi, yaklaşık ± 0.1-0.5g (madde durumuna bağlı olarak)

Hopper kapasitesi: 500 ml

Sürüş yöntemi: adım motor

Vücut malzemesi: 304 paslanmaz çelik

Skala hopper malzemesi: 304 düz paslanmaz çelik

Güç kaynağı gücü: AC 220V/50HZ 1.5KW/10A

Isı Transfer Baskı Akıllı Kodlama Makinesi

Teknik parametreler:

Yazdırma başlığı: 32 mm genişliği, 300 dpi (12 nokta/mm)

Baskı aralığı: 33mm * 75mm

Baskı modu: aralıklı

Yazdırma sıklığı: ≤ 250 kere/dakika

Kurdele uzunluğu: 600m (en fazla uzunluğu 1200m)

Bant genişliği: 33mm

İletişim arayüzü: USB/RS232, çift Ethernet, USB kart okuyucu ve tarayıcı, ikili ve ASCII iletişim protokolleri, Windows ® Sürücü, ZPL ve SATO simülasyonunu destekler

Güç kaynağı: Voltaj AC100V~240V

Güç: 120W

Çalışma ortamı sıcaklığı: 0-40 °C

Nitelikli nem: 10% -95% (kondensasyon olmayan)

0.5m hava kaynağı 3/ Min

Ağırlık baskı: 4.8kg, kontrol kolu: 0.4kg

Taşıma kapasitesi: saatte 0-10 metreküp (0,5 yükleme katsayısına göre hesaplanır)

Çıkış yüksekliği: 3600mm (makine yüksekliğine bağlı olarak)

Çember ve çember ocağı: nikel kaplamalı

Zincir: 304 paslanmaz çelik

Asansör kova malzemesi: PP, tam kapasite 2.2L

Titreme yuvası boyutu: 1000L x 280W x 100H

Döşeme malzemesi: sıradan çelik püskürtme plastiği, malzeme hopper malzemesi: 304 paslanmaz çelik

Hopper hacmi: 60L

Kontrol: Kondansatör düzeyi cihazı da dahil olmak üzere kontrol kutusu, değişken frekans hız düzenleyici ile donatılmıştır.

Güç kaynağı gücü: tek fazlı 220V 50Hz 750W

Toplam ağırlık: 200kg

Çip çıkarma fonksiyonu (manyetik çubuk ve çöküntü vibratörü ile donatılmış) ve toz tarama ve tarama yapmayan:Demir çıkarma besleme hopper dışarı geldiğinde demir içeren nesnelerin demir çubuğuna emilimini ifade ederÇukursuzlar ince malzemeleri (küçük meyveler gibi) paketlemek için kullanılır.

Sıcaklık aktarımı baskı akıllı kodlama makinesinin gösterim şeması:
